摘要：本课程思政案例以盘盖类零件图为教学载体，围绕镜像、阵列、尺寸标注、粗糙度标注四项核心操作技能展开教学。案例立足机械设计与零件加工行业对精度、规范、质量、责任的核心岗位要求，针对学生绘图重结果轻标准、重操作轻细节、缺乏质量意识与工匠精神等突出问题，将精益求精的工匠精神、严谨细致的工作作风、质量至上的职业理念、爱岗敬业的责任意识深度融入课前预习、课中实施、课后拓展全过程。依托任务驱动、教学做一体、小组探究等教学方法，实现专业知识精准传授、实操能力高效培养与价值引领有机统一，有效达成知识、能力、素质三维教学目标，形成“技能训练有标准、思政融入有载体、素养养成有路径”的课堂实施模式，为职业院校机械类专业计算机绘图课程开展课程思政提供可复制、可推广的实践路径。
关键词：盘盖类零件图；课程思政；镜像阵列；工匠精神；严谨规范；质量意识
一、实施背景
在机械装备制造、装配维修等领域，盘盖类零件（端盖、阀盖、透盖、泵盖等）是常用关键零件，主要起密封、支撑、轴向定位作用，其零件图绘制是产品设计、车床加工、装配调试的基础环节。图纸视图表达规范性、尺寸精准度、标注完整性直接决定零件加工质量、装配精度与使用安全。盘盖类零件以同轴回转体为核心结构，绘图过程高度依赖镜像、阵列等高效命令，对视图选择、参数设置、尺寸公差、技术要求标注要求极高，是开展软件技能训练与课程思政融合的优质载体。
本课程面向机械类专业学生开展教学，教学重点为镜像命令、阵列命令、尺寸与公差标注、粗糙度标注的综合运用，教学难点为全剖视图选择、重复结构阵列参数设置、尺寸与技术要求规范标注。在前期教学实践中发现，学生普遍存在三方面突出问题：一是重绘图速度、轻制图标准，视图表达错误、图层混乱、标注不规范、线型使用错误等问题频发；二是缺乏质量意识与精度观念，对尺寸公差、表面粗糙度、基准符号的重要性认识不足，满足于“画出来”而非“画得准、画得规范、符合加工要求”；三是自主学习与职业敬畏心较弱，对零件加工与装配的关联性理解不足，缺少精益求精、严谨务实的学习态度与职业品质。
为落实职业教育“立德树人、德技并修”的根本任务，贴合机械加工行业“精准、规范、质量、负责”的职业准则，本案例以盘盖类零件图绘制为任务主线，将思政元素与技能操作深度融合，把严谨细致、精益求精、质量至上、责任担当等素养要求，转化为可观察、可训练、可评价的课堂行为标准，使学生在掌握计算机绘图操作技能的同时，树立正确的职业观、质量观与工匠精神，为未来走上工作岗位奠定坚实的技术能力与职业素养基础。
二、主要做法
（一）课前铺垫：思政前置，夯实认知与素养基础
同学们，我们现在绘制的盘盖类零件，是机械设备中承担密封、定位、支撑功能的关键部件。在CAD制图中，一丝一毫的偏差都可能导致设备泄漏、振动甚至失效。这就像我们未来走上工作岗位，每一项任务都要以“零差错”的标准要求自己，用严谨求实的态度，守护工业生产的安全底线，践行“大国工匠”的责任与担当。

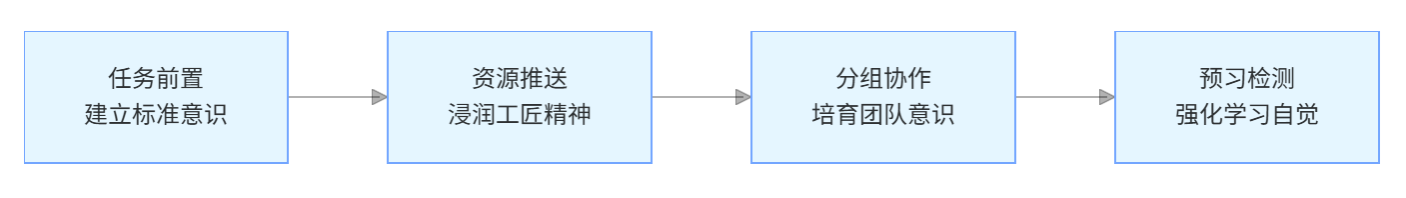

1.任务前置，建立标准意识通过学习通平台发布预习任务，要求学生回顾圆命令、镜像命令、阵列命令等基础操作，自主观察端盖、泵盖等盘盖类零件结构，思考“盘盖类零件为何常用全剖视图”“制图不规范会对车床加工造成哪些影响”等问题，引导学生初步建立“视图决定加工、精度决定质量、标准决定安全”的职业认知。
2.资源推送，浸润工匠精神推送大国工匠精密加工案例、孙家栋航天工程严谨作风事迹、机械零件因制图错误导致装配失效的警示案例等学习资源，让学生直观感受“失之毫厘，谬以千里”的行业现实，理解严谨细致、精益求精对产品质量、生产安全与企业效益的重要意义，激发职业敬畏心与责任意识。
孙家栋院士一辈子与卫星打交道，哪怕年过八旬仍伏案审核图纸、严谨把关，正是“差之毫厘，谬以千里”的生动诠释。这提醒我们：每一张CAD图纸的精准绘制、每一个尺寸的严格标注，都是在为产品安全与国家工程筑牢防线，必须以严谨细致、精益求精的态度对待每一个细节，践行职业敬畏与责任担当。
3.分组协作，培育团队意识按照“优势互补、强弱搭配、互助共进”原则划分学习小组，明确小组分工、交流机制与互检要求，提前强调“分工负责、互帮互助、共同达标”的合作理念，为课中小组探究、实操互检奠定组织基础与素养导向。
4.预习检测，强化学习自觉发布课前小测试，围绕盘盖类零件特点、视图表达、基础命令设置题目，检验预习效果，督促学生认真对待学习任务，培养自主学习、严谨对待、按时完成的良好习惯。
（二）课中融合：技能与思政同频，贯穿教学全过程

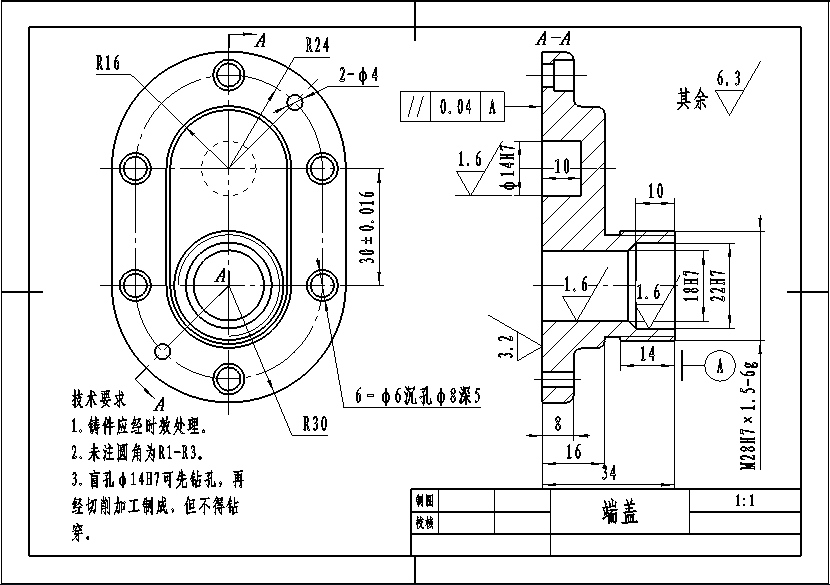

1.任务导入融责任，树立职业底线以端盖、泵盖在机械装备中的密封、支撑、定位实际应用切入，说明其作为关键零部件对尺寸精度、表面质量、装配配合的严格要求，强调制图失误会直接导致零件报废、装配失效、生产安全隐患增加，让学生明白“图纸就是工艺、操作就是责任”，树立底线思维与质量第一意识。

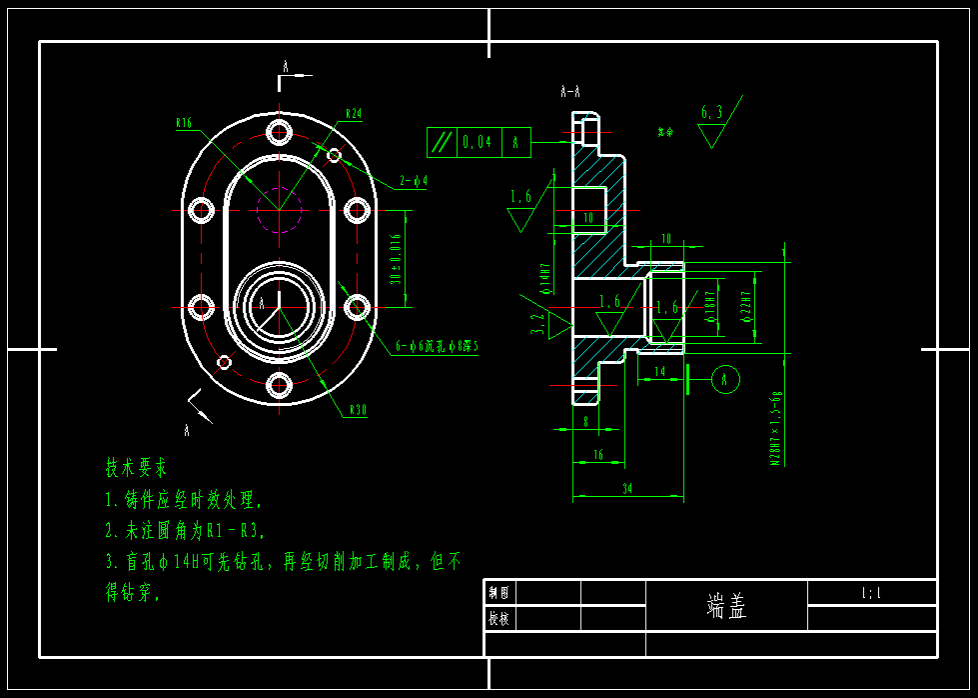

2.技能讲解融规范，强化严谨作风教师分步演示盘盖类零件图绘制流程，全程严格执行机械制图标准：
3.
第一步设置A4图幅、调入图框与标题栏，强调图幅规范、格式统一；
第二步绘制主视图（全剖视图），强调中心线定位精准、同轴回转体尺寸准确；
第三步运用镜像、阵列命令绘制重复结构，突出参数设置精准、图形对称均匀；
第四步绘制左视图，依托导航功能保证视图对应、投影关系正确；
第五步标注尺寸、公差、粗糙度与基准代号，要求标注清晰、符合国标、无遗漏；
第六步填写技术要求，强调文字规范、内容完整。全过程强化一丝不苟、严谨细致、零误差、零缺陷的工作作风，把规范操作上升为职业习惯。
4.实操训练融协作，提升合作素养采用任务驱动、教学做一体、小组探究模式开展实操训练。学生独立完成基础绘制后，小组内开展交叉互检：检查视图表达正确性、镜像阵列对称性、尺寸标注规范性、粗糙度与基准完整性、图层线型正确性。鼓励学生交流操作技巧、纠正错误步骤、共同解决难题，在互助中培养沟通表达、协作配合、责任共担的职业品质。教师巡回指导，重点关注基础薄弱学生，及时纠正不规范操作，引导学生耐心打磨细节。
5.细节打磨融匠心，培育精益求精品质以阵列参数设置、尺寸公差标注、表面粗糙度选取为教学难点，强调“阵列偏移0.1毫米、公差标注错误，零件就无法装配、直接报废”，引导学生反复核对参数、校准投影关系、校验标注规范性。要求图形投影正确、线条流畅、标注完整、版面整洁，追求完美、极致、高标准的绘图效果，在细节训练中潜移默化培育工匠精神。
6.评价考核融素养，实现以评促养采用“教师评价+小组互评+自我总结”多元评价机制，评价内容不仅包括操作技能与图形质量，还纳入规范度、细致度、合作态度、完成效率、纠错能力等素养指标。通过评价引导学生正视不足、主动改进，强化责任意识与精益求精的追求。
7.总结提升融价值，巩固思政成果课堂小结既梳理镜像、阵列、尺寸标注、技术要求填写四大操作要点，也提炼严谨细致、质量至上、精益求精、责任担当等职业素养，实现技能总结与价值引领同步升华。
（三）课后拓展：思政延伸，巩固素养养成

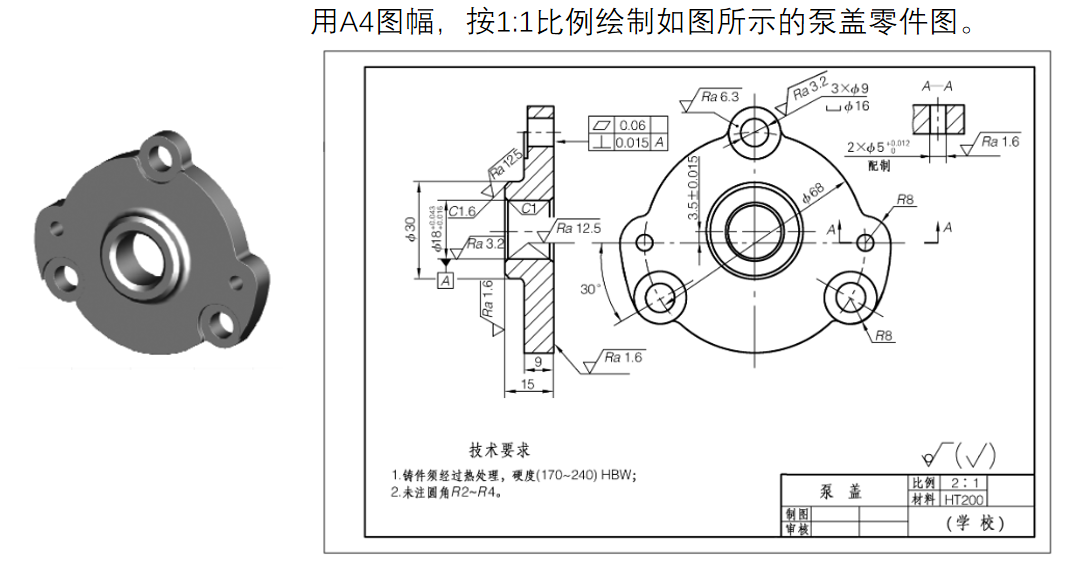

1.拓展任务，强化岗位适配布置泵盖零件图绘制拓展任务，要求严格按照国标完成全流程绘图，贴合企业实际加工需求，强化岗位技能与职业标准意识。
2.反思总结，深化职业认知要求学生撰写实训反思，结合制图过程谈严谨规范、质量意识的重要性，将技能学习与职业素养深度绑定。
3.成果展示，树立榜样示范选取规范精准、精益求精的优秀图纸在班级展示，营造“比规范、比精度、比质量”的学习氛围，激发学生追求卓越的积极性。
三、成果成效
1.素质目标全面达成，思政育人落地见效通过课前、课中、课后一体化实施，学生普遍养成认真负责、严谨细致、耐心专注、精益求精的工作态度，小组合作氛围浓厚，沟通表达、识图分析、归纳总结能力显著提升。学生能够主动追求制图规范、重视尺寸精度、互助共进，工匠精神与职业素养明显增强，素质目标高质量达成。
2.知识目标高效落实，核心技能扎实掌握课前、课中、课后加测数据表明，学生100%掌握盘盖类零件表达方法、镜像阵列命令、尺寸与公差标注、粗糙度标注的使用方法，理解机械制图国标要求与操作逻辑，知识目标全面达成。
3.能力目标有效实现，岗位技能显著提升学生能够独立按照A4图幅1:1比例完成盘盖类零件图绘制，视图表达正确、投影关系准确、尺寸标注规范、技术要求完整，熟练运用综合命令解决绘图问题，具备机械加工岗位所需的零件图绘制能力，能满足行业基本规范要求，能力目标有效实现。
4.教学模式更加优化，思政融入自然高效任务驱动、教学做一体、合作探究相结合的教学模式，有效解决技能学习枯燥、思政融入生硬的难题，实现“做中学、学中悟、悟中行”，学生课堂参与度高、学习主动性强，专业教学与思政教育深度融合、同向同行。
5.职业习惯初步养成，育人效果持续长效学生在绘图中逐步形成先分析结构、再选视图、规范操作、仔细检查、符合国标的良好习惯，树立“精准、规范、质量、卓越”的职业理念，为后续专业课程学习与岗位工作奠定稳定、正向的职业品格。
四、经验总结
1.思政融入必须紧贴专业，杜绝“两张皮”课程思政要立足课程内容与岗位实际，围绕盘盖类零件“同轴、对称、标准”的结构特点，把工匠精神、严谨作风、质量意识与镜像、阵列、标注操作紧密结合，让思政元素从专业实践中自然生长，让学生在技能训练中真实感悟，实现技能提升与价值引领同步推进。
2.教学过程必须突出学生主体，强化做中悟理坚持任务驱动、教学做一体，让学生在实操、探究、合作、纠错中提升技能、涵养素养。教师从“讲授者”转变为“引导者、组织者、评价者”，把课堂时间还给学生，把探究机会交给学生，使素养提升在真实操作中落地生根。
3.难点突破必须融入匠心教育，实现以技润德以阵列参数设置、尺寸公差标注、视图表达选择等教学难点为抓手，通过反复校准、细节打磨、标准强化，把技术难点转化为素养培育点，在攻克难点过程中培养学生专注、坚持、严谨、追求卓越的品质，让技术训练与品格塑造同向发力。
4.全程闭环必须贯穿始终，提升育人实效构建课前铺垫—课中融合—课后拓展全程育人闭环，从预习、讲授、实操、评价到总结、拓展，每一环节都融入思政要求，实现认知引导、实践训练、素养强化、习惯养成的完整链条，确保思政教育不断线、不缺位。
5.评价体系必须涵盖素养，实现以评促育将规范度、细致度、协作意识、责任态度纳入评价指标，采用多元评价方式，让技能与素养同考核、同评价，引导学生不仅“会操作”，更“做得好、做得规范、符合标准”，促进职业习惯与职业精神长期养成。
6.职业教育必须坚持德技并修，落实立德树人计算机绘图课程不仅要教会学生软件操作，更要培育符合行业需求的职业素养。只有坚持技能为基、素养为魂、德技并修，才能真正培养出爱岗敬业、严谨细致、精益求精、质量至上的高素质技术技能人才，彰显职业教育育人价值与使命担当。
